Пневмозагрузчики (дозаторы) для EPS и EPP.

Пневмозагрузчики предназначены для заполнения прессформы гранулами вспененного пенополистрола. Пневмозагрузчики подключаются к линии сжатого воздуха и непосредственно к резервуару с пенополистиролом.

Дозатор представляет собой цилиндр, внутри которого имеется шток с поршнем. Поршень, перемещаясь, обеспечивает 2 рабочих положения дозатора: «открыто» и «закрыто». Так же у дозатора имеются несколько подводящих штуцеров: подачи сырья, открытия, закрытия. Подавая давление на штуцер открытия, поршень перемещается в рабочее положение «открыто».

Если в системе подачи сырья имеется нагнетатель, то начинается задувка пенополистирола в полость прессформы. Если в системе нет принудительного нагнетателя, то используют пневмозагрузчики, у которых имеется дополнительный штуцер. Подавая давление на этот штуцер, в дозаторе возникает разрежение, и пенополистирол засасывается из емкости в полость прессформы. По окончании заполнения прессформы, подается давление на штуцер закрытия, тем самым перемещая поршень в положение «закрыто».

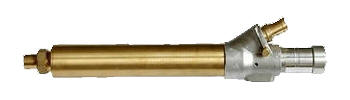

Пневмозагрузчик дозатор

EURO

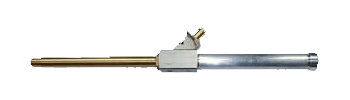

Пневмозагрузчик дозатор

EURO-SN

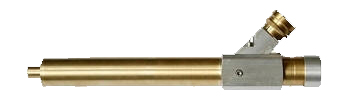

Пневмозагрузчик дозатор

EURO-EPP

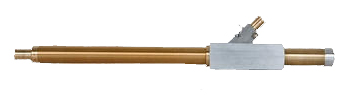

Пневмозагрузчик дозатор

EURO-SE



Артикул

Обозначение

Поршень Цилиндр Штуцера воздушные Назначение Уплотнение Применение Мундштук (длина )
50.33.00.00 Füller EURO-SE8 8 mm 28-32-40-42-50 mm 3 EPP-EPS Mantelring Standard max. 40 mm
50.83.00.00 Füller EURO-SN8 8 mm 28-32-40-42-50 mm 3 EPP-EPS Mantelring Standard max. 40 mm
50.35.00.00 Füller EURO-SE10 10 mm 28-32-40-42-50 mm 3 EPP-EPS Mantelring LostFoam max. 40 mm
50.85.00.00 Füller EURO-SN10 10 mm 28-32-40-42-50 mm 3 EPP-EPS Mantelring LostFoam max. 40 mm
50.41.00.00 Füller EURO-SE12 12 mm 32-40-42-50 mm 3 EPP-EPS Mantelring LostFoam max. 40 mm
50.71.00.00 Füller EURO-SE12-AW 12 mm 28-M42x1,5-50 mm 4 EPS-EPP Mantelring Sonnenblenden / Auswerferfunktion max. 150 mm max. 40 mm
50.81.00.00 Füller EURO-SN12 12 mm 32-40-42-50 mm 3 EPP-EPS Mantelring Standard max. 40 mm
50.36.00.00 Füller EURO-EPS/EPP 12 mm 42-50 mm 2 (+1) EPP-EPS Mantelring Materialkanal 25 mm
50.61.00.00 Füller EURO-SN16 16 mm 28-32-40-42-50 mm 3 EPP-EPS Mantelring - max. 40 mm
50.20.00.00 Füller EURO 5020 16 mm 40-42-50 mm 2 EPS Nutring Standard / EPS 22 mm
50.30.00.00 Füller EURO 5030 16 mm 40-42-50 mm 3 EPS Nutring Standard / EPS 22 mm
50.31.53.00 Füller EURO-EPS/EPP 16 mm 50 mm 2 (+1) EPP-EPS Mantelring Materialkanal 25 mm
50.31.54.00 Füller EURO-EPS/EPP 16 mm 50 mm 2 (+1) EPP-EPS Mantelring Materialkanal 50 mm
50.31.55.00 Füller EURO-EPS/EPP 16 mm 50 mm 2 (+1) EPP-EPS Mantelring Materialkanal / Pinole bedampft 25 mm
50.31.56.00 Füller EURO-EPS/EPP 16 mm 50 mm 2 (+1) EPS/EPP Mantelring Materialkanal / Pinole bedampft 50 mm
50.31.80.00 Füller EURO-EPS/EPP 16 mm 50 mm 3 EPS-EPP Mantelring Materialkanal / Pinole bedampft 25 mm
50.31.81.00 Füller EURO-EPS/EPP 16 mm 50 mm 3 EPS-EPP Mantelring Materialkanal / Pinole bedampft 50 mm
51.31.53.00 Füller EURO-EPS/EPP-VG 16 mm 50 mm 2 (+1) EPS-EPP Mantelring Materialkanal / Verdrehgesichert 25 mm
51.31.54.00 Füller EURO-EPS/EPP-VG 16 mm 50 mm 2 (+1) EPS-EPP Mantelring Materialkanal / Verdrehgesichert 50 mm
52.31.53.00 Füller EURO-EPS/EPP-AW 16 mm 50 mm 4 EPS-EPP Mantelring Materialkanal / Auswerferfunktion max. 150 mm 25 mm
52.31.54.00 Füller EURO-EPS/EPP-AW 16 mm 50 mm 4 EPS-EPP Mantelring Materialkanal / Auswerferfunktion max. 150 mm 50 mm
50.40.00.00 Füller 5040 EURO 16 mm 40-42-50 2 EPS Nutring regelbare Füllluft 22 mm
50.60.00.00 Füller AVN 5060 18 mm 28-30-32-40-42-50 3 EPS-EPP Mantelring

max. 40 mm
51.60.00.00 Füller EURO-SN18 18 mm 28-40-42-50 3 EPS-EPP Mantelring Standard EPS / EPP max. 40 mm
50.62.00.00 Füller EURO-SN18 18 mm M 28x1 - M 42x1,5 3 EPP-EPS Mantelring Standard EPS / EPP max. 40 mm
50.70.00.00 Füller AVN 5070-AW 18 mm 28-32-40-42-50 4 EPS-EPP Mantelring Auswerferferfunktion max. 150 mm max. 40 mm
50.72.00.00 Füller EURO-SE18-AW 18 mm 28-32-40-42-M42x1,5-50 4 EPP-EPS Mantelring Standard EPP-EPS / Auswerferfunktion max. 150 mm max. 40 mm
50.63.00.00 Füller EURO-SN20 20 mm 32-40-42-45-50 3 EPS-EPP Mantelring Standard EPS-EPP max. 40 mm
50.64.00.00 Füller EURO-SN24 24 mm 40-42-50 3 EPS-EPP Mantelring - 25 mm
50.65.00.00 Füller EURO-SN25 25 mm 40-42-50 3 EPS-EPP Mantelring - 25 mm
50.67.00.00 Füller EURO-SN26 26 mm 40-42-50 3 EPS-EPP Mantelring - 25 mm
50.66.00.00 Füller EURO-SN28 28 mm 40-42-50 3 EPS-EPP Mantelring - 25 mm
51.00.00.00 Füller EURO-SN30 30 mm 45-50 3 EPS-EPP Mantelring - max. 40 mm
52.30.50.00 Füller EURO-KBN-16x50 16 mm 50 mm 3 EPS Nutring Standard EPS 50 mm
53.30.50.00 Füller EURO-KBN-20x50 20 mm 50 mm 3 EPS Nutring Standard EPS 50 mm
54.30.50.00 Füller EURO-KBN-16x21 16 mm 50 mm 3 EPS Nutring Standard EPS 21 mm
55.30.50.00 Füller EURO-KBN 20x21 20 mm 50 mm 3 EPS Nutring Standard EPS 21 mm
56.30.50.00 Füller EURO-KBG-16-x21 16 mm 50 mm 3 EPS-EPP Mantelring Standard EPP-EPS 21 mm
57.30.50.00 Füller EURO-KBG-20x21 20 mm 50 mm 3 EPS-EPP Mantelring Standard EPP-EPS 21 mm
58.30.50.00 Füller EURO-KBG-16x50 16 mm 50 mm 3 EPS-EPP Mantelring Standard EPP-EPS 50 mm
59.30.50.00 Füller EURO-KBG-20x50 20 mm 50 mm 3 EPS-EPP Mantelring Standard EPP-EPS 50 mm
54.50.50.00 Füller EURO-KBGNV16 16 mm 50 mm 3 EPP Mantelring Pinole öffnet in die Form 21 mm
54.51.50.00 Füller EURO-KBGNV20 20 mm 50 mm 3 EPP Mantelring Pinole öffnet in die Form 21 mm
